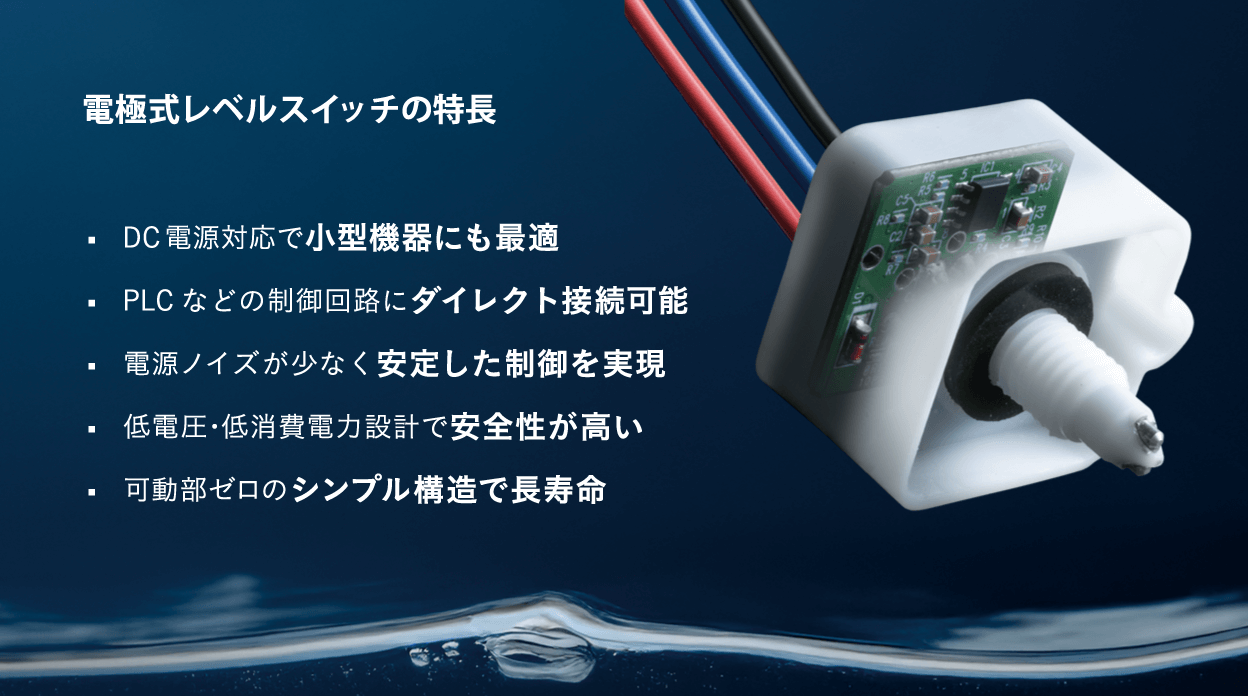

電極式レベルスイッチ
完全オーダーメイド（標準品なし）
あらゆる産業現場の液体管理に
導電性液体の液面検出・液面制御・満水/渇水警報
主な用途
- 燃料フィルタ、ラジエータ、ウォッシャー液などの水分検知
- 上下水道施設での水位管理・ポンプ制御
- 鉄鋼、食品、化学、薬品、半導体など各種工業での液面管理
- 農業用水の水位監視・灌漑システム制御
- 道路・トンネル・地下施設での漏水・冠水検知
- ビル・施設の給排水ポンプ自動制御
- ボイラ・冷却塔・チラー・洗浄装置・厨房機器・ポンプ車両など

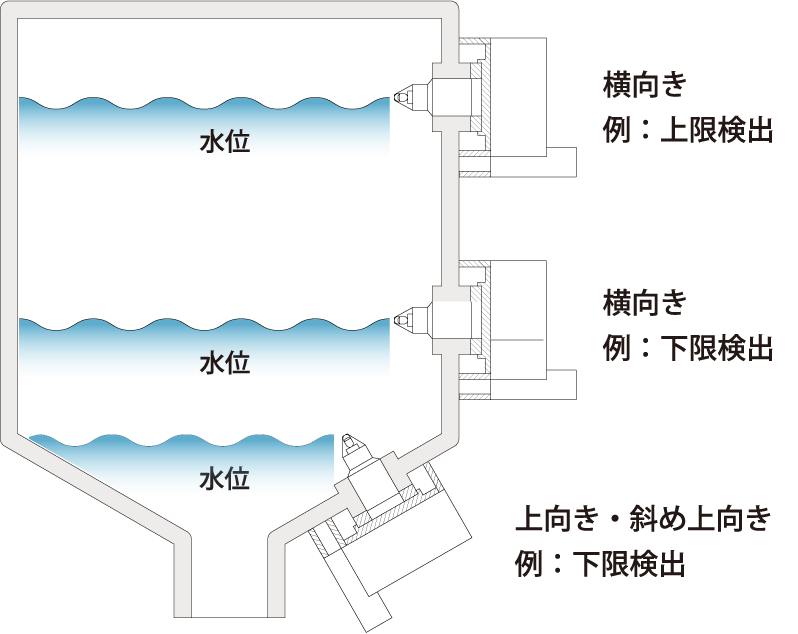

取り付け例
電気特性例(Ta=25℃)
| 項 目 | 定 格 | 単 位 |
|---|---|---|
| 入力電圧 | 12±5% | Vdc |
| 消費電力 | 0.05以下 | W |
| 出力信号 | NPNオープンコレクタ | - |
| 信号タイプ | ノーマルクローズ | - |
| 信号電圧 | 20以下 | Vdc |
| 検出感度 | 200以下 | kΩ |
| 保管周囲温度 | -25～125℃ | ℃ |
| 動作周囲温度 | -10～100℃ | ℃ |
※オーダー品の特性はご注文仕様に応じて設計可能です。

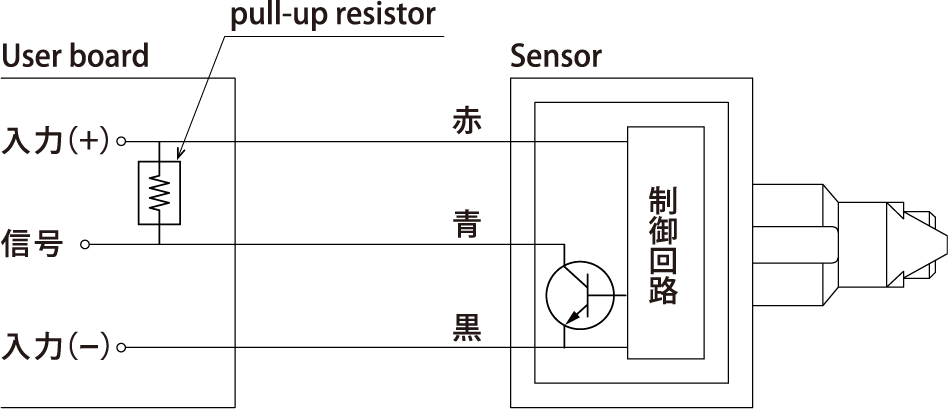

配 線 図
